1． 產品優點/特點介紹
● 廣泛應用于工礦企業、教學、科研金相分析、半導體硅晶片檢測等領域
● 明視場、偏光等觀察方式，透射、反射照明供選擇
● 規格齊全的無限遠長工作距離金相物鏡
● 超大視野目鏡，視場數可達到22mm，觀察更加平展舒適

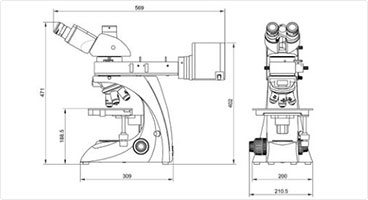

2． 結構圖
技術參數 | XJM101 | XJM102 | XJM103 | XJM104 | |
光學系統 | OTICS無限遠色差校正光學系統 | ● | ● | ● | ● |
觀察頭 | 鉸鏈?zhǔn)?/span>雙目觀察筒，30°傾斜，瞳距調節50 mm～75mm | ● | ● | ||
鉸鏈?zhǔn)?/span>雙目觀察筒，30°傾斜，瞳距調節50 mm～75mm 分光比: 0:100 | ● | ● | |||
目鏡 | WF10X/20mm | ○ | ○ | ○ | ○ |
WF10X/18mm | ●● | ●● | ●● | ●● | |
WF10X/18mm (十字分化 0.1mm) | ● | ● | ● | ● | |
WF5X | ○ | ○ | ○ | ○ | |
WF12.5X | ○ | ○ | ○ | ○ | |
WF16X | ○ | ○ | ○ | ○ | |
偏光附件 | 起偏器，檢偏器 | ● | ● | ● | ● |
轉換器 | 內傾式內定位五孔轉換器 | ● | ● | ● | ● |
物鏡 | 平場消色差4X/0.10 (S) WD=2.14mm | ● | ● | ● | ● |
平場消色差10X/0.25 (S) WD=2.14mm | ● | ● | ● | ● | |
平場消色差 20X/0.40 (S) WD=2.14mm | ● | ● | ● | ● | |
平場消色差 40X/0.65 (S) WD=0.45mm | ○ | ○ | ○ | ○ | |
平場消色差100X/1.25 (S,O) WD=0.12mm | ○ | ○ | ● | ● | |
長工作距離無限遠平場物鏡 20X/0.40 WD=8.35mm | ○ | ○ | ○ | ○ | |
長工作距離無限遠平場物鏡40X/0.65 WD=3.90mm | ● | ● | ● | ● | |
長工作距離無限遠平場物鏡50X/0.70 (S) WD=1.95mm | ○ | ○ | ○ | ○ | |
長工作距離無限遠平場物鏡 80X/0.80 (S) WD=0.85mm | ○ | ○ | ○ | ○ | |
平臺 | 雙層載物臺: 190×140mm 范圍: 0.1mm 移動距離: 78×55mm | ● | ● | ● | ● |
載物板 | 放置樣本平臺 | ● | ● | ● | ● |
聚光鏡 | N.A.1.25阿貝聚光鏡，帶可變光欄 | ● | ● | ||
過濾板 | 藍色 | ● | ● | ||
粗微調系統 | 粗微同軸調焦，粗調帶松緊調節，并有調焦上限位裝置 | ● | ● | ● | ● |
集光鏡 | 自動聚焦，視場光闌，柯勒照明 | ● | ● | ||
照明系統 | 16V/20W鹵素?zé)簦▽掚妷狠斎耄?00V～240V），LED照明，視場光欄，中心可調 | ● | ● | ● | ● |
12V/50W鹵素?zé)簦▽掚妷狠斎耄?00V～240V），LED照明，視場光欄，中心可調 | ● | ● | |||
C型接口 | 1X | ○ | ○ | ||
0.5X | ○ | ○ | |||
體積和重量 | 1紙箱， 毛重: 15.5KGS，凈重：12KGS，尺寸: 75*36*45CM | ||||
注: "●"為標配,"○" 為選配
